移动电池印刷体缺陷检测系统介绍

一、功能指标

1. 支持中文印刷字缺陷检测；

2. 支持英文字母印刷字缺陷检测（区分大小写）；

3. 支持标点符号（逗号、顿号、冒号等）印刷缺陷检测；

4. 支持日文印刷字缺陷检测；

5. 支持韩文印刷字缺陷检测；

6. 支持喷码印刷字缺陷检测；

7. 支持二维码图案缺陷检测；

8. 支持图标（各种图标）缺陷检测；

9. 支持脏污检测；

10. 支持移位检测；

11. 支持字符内容检测；

12. 支持与设备PLC通讯；

13. 支持与MES系统的对接。

二、检测内容

1. 字符缺陷检测：内容正确性、字符多墨、字符模糊、字符重影、字符缺失、字符变形、字符脏污；

2. 图标缺陷检测：图标多墨、图标模糊、图标重影、图标缺失、图标变形、图标脏污；

3. 标点符号缺陷检测：标点多墨、标点模糊、标点重影、标点缺失、标点变形、标点脏污；

4. 二维码缺陷检测：二维码多墨、二维码模糊、二维码重影、二维码缺失、二维码变形、二维码脏污；

5. 表面缺陷检测：脏污检测、移位检测

三、技术特点

基于设计图模板（非实物模板，非模板比对），自动OCR识别，自动检测实物印刷内容的正确与否，以及内容是否有缺陷。

四、功能清单

1. 模板功能：导入模板、编辑模板、删除模板、绘制区域、查看模板。

2. 结果查看：1）每一个字符的缺陷展示；2）检测进度；3）OK/NG显示。

3. 历史记录：历史记录列表、条件搜索、导出、查看结果、添加为模板。

4. 数据统计：按全部、按月/周/日统计，数据有生产总量、字符不良数、标点符号不良数、二维码不良数、图标不良数、脏污不良数等。

5. 异常列表：电池明码标识、检测结果、检测时间等。

6. 算法设置：1）设置阈值：字符阈值、标点阈值、二维码阈值、图标面积、脏污面积；2）添加到模板；3）检测测试。

7. 相机设置：选择相机、设置曝光时间和增益。

8. 系统设置：保存图像开关、打开日志开关、打开文件路径、数据清零等。

五、硬件指标

1. 摄像头：支持大华/海康/巴斯勒，1000万像素，彩色相机；

2. PLC：Mobus通讯协议。

六、性能指标

1. 准确率：>=99.8%；

2. 误检率：<=0.2%；

3. 漏检率：<=0.25%。

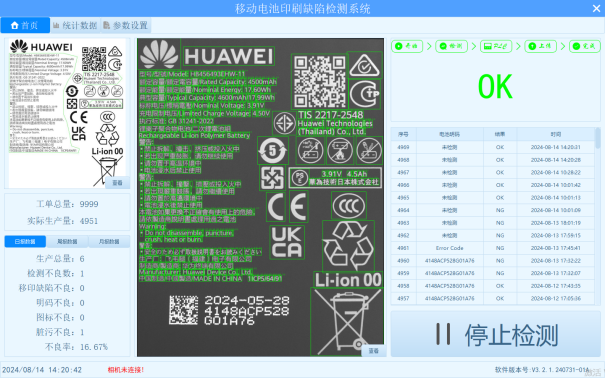

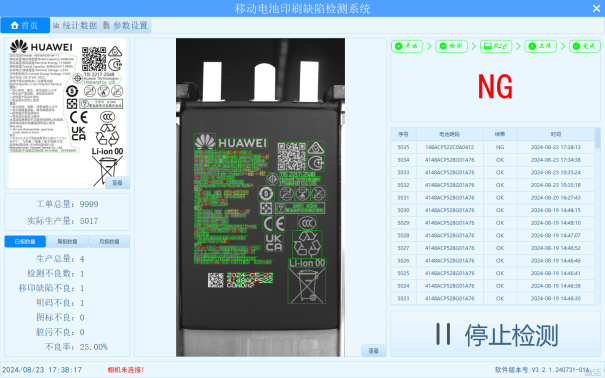

七、系统界面
